电流监测是评估阳极工作状态的核心手段，核心逻辑是“电流参数与阳极性能强关联”—— 阳极的输出电流、电流密度、稳定性及变化趋势，直接反映其腐蚀消耗程度、活性状态、连接可靠性及外部环境影响。通过精准监测电流数据，结合阳极类型、设计参数及环境条件，可快速判定阳极 “正常工作、衰减、钝化、失效” 等状态，以下从监测参数、评估逻辑、分状态判定及实操要点展开详细说明：
一、电流监测的核心参数与监测方式
1.核心监测参数（评估的基础指标）
阳极输出电流（I）：单支阳极或阳极组向被保护体输出的总电流（单位：A或mA），是最直观的工作状态指标，反映阳极的 “供电能力”；
电流密度（i）：阳极单位表面积的输出电流（单位：mA/cm²），消除阳极尺寸差异影响，精准反映阳极活性（不同阳极有固定的合理电流密度范围）；
电流稳定性（ΔI）：一定周期内（如1个月）输出电流的波动幅度（ΔI=（最大值-最小值）/平均值 ×100%），反映阳极与环境的适配性及连接状态；
电流变化率（dI/dt）：单位时间内电流的变化趋势（如每月电流衰减百分比），预判阳极寿命及失效风险。
2.主流监测方式（确保数据精准性）
在线实时监测：在阳极与被保护体的连接点串联高精度直流电流表（精度≥0.1mA）或数据记录仪（采样频率1次/小时），连续记录电流数据，适合关键工程（如海洋平台、大型储罐）；
离线定期检测：用钳形电流表（直流精度≥1mA）或分流器，定期（按检测周期）测量阳极引线的电流，适合长距离管道、分散式阳极系统；
电流分布监测：对阳极组（如储罐底板阳极矩阵），在每支阳极引线处设置测试点，同步测量各阳极电流，评估电流分布均匀性。
二、阳极工作状态的电流判定逻辑（核心依据）

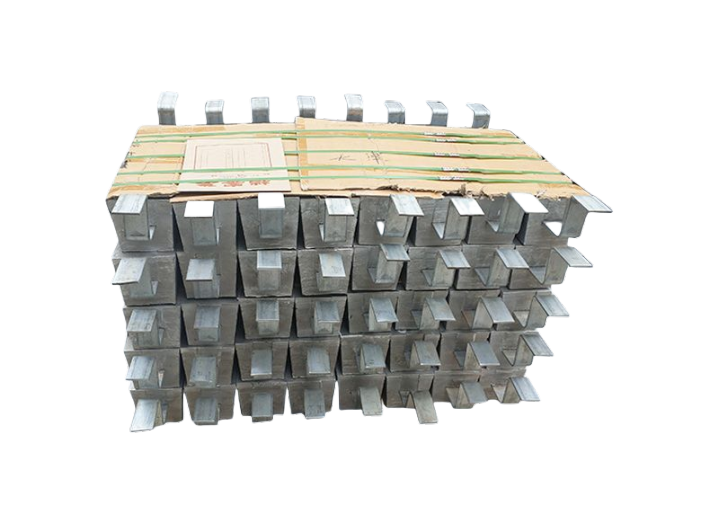

评估的核心是“对比基准值+分析变化趋势”：先确定阳极的 “设计电流范围”（基准值），再通过实际监测数据与基准值的差异、数据变化趋势，结合环境因素，综合判定状态。不同阳极类型的设计电流基准（常规环境）参考：
镁合金阳极：单支输出电流0.05-0.5A，电流密度0.5-2mA/cm²；
锌合金阳极：单支输出电流0.02-0.2A，电流密度0.2-0.8mA/cm²；
铝合金阳极：单支输出电流0.03-0.3A，电流密度0.3-1.0mA/cm²。
三、不同工作状态的电流特征与评估标准
1.正常工作状态：电流稳定在设计区间，波动小
电流特征：
输出电流在设计范围的±10%内，电流密度符合阳极类型的合理区间；
电流稳定性ΔI≤10%（月波动），无明显上升或下降趋势；
阳极组中各阳极电流分布均匀，最大差异≤30%（无电流屏蔽或局部集中）。
原因分析：阳极未明显消耗，表面无钝化膜，与被保护体连接良好，环境介质（土壤/海水）参数稳定，电流输出效率正常。
验证方式：同步测量保护电位，若电位在- 0.85~-1.2V vs CSE区间，且接地电阻无异常，可确认阳极工作正常。
2.阳极衰减（中期消耗）：电流缓慢下降，仍在有效范围
电流特征：
输出电流从设计值逐渐下降，降幅≤30%（相对于初始值），仍高于最小保护电流需求（如钢质结构最小保护电流0.01mA/m²）；
电流变化率dI/dt≤5%/年，衰减趋势平稳，无突变；
电流密度仍在合理区间下限以上，阳极组电流分布仍均匀。
原因分析：阳极正常电化学消耗，有效导电面积逐渐减小，或表面形成少量疏松腐蚀产物，未影响离子交换，属于寿命中期的正常现象。
评估结论：阳极仍能满足保护需求，但需缩短监测周期（如原12个月改为6个月），跟踪衰减趋势，预判剩余寿命。
3.阳极钝化：电流骤降，低于有效范围
电流特征：
输出电流突然下降至设计值的50%以下，或电流密度＜0.1mA/cm²（镁/铝合金）、＜0.05mA/cm²（锌合金）；
电流稳定性差，波动幅度ΔI＞20%，且整体呈下降趋势；
同步测量保护电位，电位偏正（＞-0.85V vs CSE），且断电电位与静态电位差值小（IR降可忽略）。
原因分析：阳极表面形成致密钝化膜（如铝合金的Al₂O₃、锌合金的ZnO），阻断离子交换，导致电流输出受阻；或回填材料干燥、板结，增加电流传输阻力。
验证方式：对阳极进行活化处理（如机械打磨、电化学活化）后，若电流快速回升至设计值的80%以上，可确认是钝化导致的衰减。
4.阳极失效：电流接近零或无法满足保护需求
电流特征：
输出电流＜设计值的20%，或长期稳定在0.01A以下（单支阳极），无法达到最小保护电流；
电流变化率dI/dt＞15%/月，短期内（1-3个月）电流骤降甚至归零；
阳极组中多支阳极电流同时下降，或局部阳极电流为零。
原因分析：阳极已完全消耗（有效合金部分耗尽）；或引线断裂、连接点松动（接触电阻过大）；或钝化膜无法破除，阳极彻底失去活性。
验证方式：测量阳极接地电阻，若电阻＞初始值的2倍，且保护电位持续＞-0.85V vs CSE，可判定阳极失效；对可拆卸阳极，开挖检查可见阳极严重腐蚀、破损或完全消耗。
5.过保护状态：电流过大，超出设计范围
电流特征：
输出电流＞设计值的150%，电流密度远超合理区间（如镁合金＞3mA/cm²）；
保护电位＜-1.2V vs CSE（钢质结构），甚至出现氢脆风险（高强度钢＜-1.3V）；
阳极消耗速率明显加快（通过重量/尺寸测量验证）。
原因分析：阳极布置过密、阳极尺寸过大，或被保护体防腐涂层大面积破损（保护电流需求骤增），导致阳极输出电流过剩。
评估结论：虽阳极未失效，但过保护会加速阳极消耗、损伤涂层，需调整阳极系统（如拆除部分阳极、增大阳极间距）。
6.电流波动异常：受外部因素干扰
电流特征：
电流无规律波动，ΔI＞30%，忽高忽低，与阳极消耗规律不符；
波动周期与环境变化同步（如雨季电流升高、旱季电流降低；潮汐时段海水阳极电流波动）。
原因分析：土壤/海水湿度、电阻率频繁变化；杂散电流干扰（如电气化铁路、电解槽附近）；阳极连接点接触不良（松动、氧化）。
验证方式：监测环境参数（土壤湿度、海水流速）和杂散电流，若电流波动与环境变化或杂散电流强度正相关，可排除阳极本身问题，需针对性解决干扰因素。
四、电流监测的实操要点与数据处理
1.数据校准与误差控制
定期校准监测仪器（每6个月1次），确保电流表精度；
离线测量时，选择环境稳定时段（如避开雨天、高温时段），同一测试点连续测量3次取平均值；
串联电流表时，确保接线处密封良好（防水、防腐蚀），避免接触电阻影响数据。
2.数据处理与趋势分析
建立“电流-时间” 趋势曲线，标注关键节点（如环境变化、维护操作），直观反映电流变化规律；
计算电流变化率（dI/dt），当dI/dt＞10%/年时，启动预警机制，结合电位、电阻数据交叉验证；
对阳极组，绘制电流分布直方图，识别电流集中或屏蔽的阳极，及时调整布置。
3.结合多参数交叉验证（避免误判）
电流异常时，同步测量保护电位（静态+断电电位）、接地电阻，若三者均异常（如电流下降+电位偏正+电阻升高），可确认阳极本身问题；
排除外部干扰：监测土壤/海水电阻率、湿度、温度，若电流波动与环境参数强相关，需先解决环境或干扰问题，再评估阳极状态。
五、总结：电流监测评估的核心流程
确定基准：明确阳极的设计输出电流、电流密度范围及监测周期；
数据采集：通过在线/离线方式，持续或定期记录电流数据；
特征分析：判断电流是否在基准范围、波动幅度、变化趋势；
交叉验证：结合保护电位、接地电阻、环境参数，排除干扰因素；
状态判定：对应上述6种状态，得出阳极工作状态结论；
措施制定：正常状态维持监测周期；衰减状态缩短监测；失效状态及时更换/补充；过保护或干扰状态优化系统/排除干扰。
